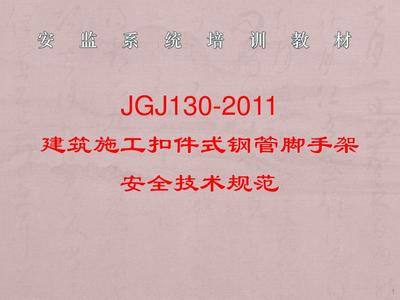

建筑施工扣件式钢管脚手架安全技术规范培训课件

建筑施工扣件式钢管脚手架安全技术规范培训

第一部分：规范概述与适用范围

1.1 规范背景与目的

规范名称：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）
修订背景：替代原JGJ 130-2001，适应高层建筑、复杂结构施工安全需求
核心目标：规范脚手架设计、搭设、使用及拆除全流程，防范坍塌、高处坠落事故

1.2 适用范围

适用于建筑工程中扣件式钢管脚手架的设计、施工、验收与安全管理
涵盖落地式、悬挑式、满堂支撑架等类型
不适用于特殊工程（如烟囱、水塔）及非钢管扣件体系

1.3 规范主要内容框架

| 章节 | 主要内容 |
|------|----------|
| 1-3章 | 总则、术语、符号 |
| 4-5章 | 荷载分类与设计计算 |
| 6章 | 构造要求（立杆、横杆、剪刀撑等） |
| 7章 | 搭设与拆除 |
| 8章 | 检查验收与安全管理 |

第二部分：材料与构配件要求

2.1 钢管技术要求

规格：Φ48.3×3.6mm（重点强调壁厚不得小于3.24mm）
材质：Q235普通钢管，符合GB/T 13793或GB/T 3091
外观：无裂纹、变形、锈蚀深度≤0.18mm
禁用：打孔、焊补、严重锈蚀钢管

2.2 扣件技术要求

类型：直角扣件、旋转扣件、对接扣件
性能：螺栓拧紧扭力矩达65N·m时无破坏
检验：必须有生产许可证、法定检测单位测试报告
报废标准：裂纹、变形、螺栓滑丝

2.3 脚手板与安全网

冲压钢脚手板、木脚手板、竹串片脚手板
安全网：密目式安全立网（≥2000目/100cm²，贯穿试验合格）

第三部分：荷载与设计计算

3.1 荷载分类

永久荷载：架体自重、脚手板、栏杆、安全网
可变荷载：施工人员、材料、风荷载（重点：基本风压按50年一遇采用）
荷载组合：设计时按承载能力极限状态和正常使用极限状态分别计算

3.2 设计计算要点

纵向、横向水平杆：按受弯构件计算强度与挠度
立杆稳定性：考虑风荷载时，按压弯构件计算（公式5.3.3-1/2）
连墙件：按轴心受压构件计算，强度与稳定双控
地基承载力：需验算，立杆基础应设置垫板（≥200mm宽、50mm厚木垫板）

3.3 构造原则

立杆纵距≤1.5m，横距≤1.05m，步距≤1.8m（荷载较大时需缩小）
立杆接头必须对接，相邻接头错开≥500mm
剪刀撑：高度≤24m时，外侧两端及中间间隔≤15m设置一道；高度＞24m时，全立面连续设置

第四部分：构造要求详解

4.1 立杆与基础

立杆底部必须设置底座和垫板，垫板长度不少于2跨
扫地杆：纵向、横向扫地杆距底座下皮≤200mm
禁止：将立杆直接置于土体上或未夯实的回填土上

4.2 纵向水平杆与横向水平杆

纵向水平杆应设置在立杆内侧，长度≥3跨
横向水平杆两端应用直角扣件固定在立杆上
主节点处必须设置一根横向水平杆，严禁拆除

4.3 连墙件

布置间距：
高度≤50m：竖向≤3步，水平≤3跨（约40m²）

高度＞50m：竖向≤2步，水平≤3跨（约27m²）

形式：优先采用刚性连墙件（钢管+扣件+预埋件），严禁使用仅靠钢筋拉结的柔性连墙件

4.4 剪刀撑与横向斜撑

剪刀撑斜杆与地面倾角宜为45°~60°
搭接长度≥1m，不少于3个旋转扣件固定
开口型双排脚手架两端必须设置横向斜撑

第五部分：搭设与拆除施工要点

5.1 搭设工艺流程（对照PPT图示讲解）

基础处理→垫板铺设→立杆定位
安装扫地杆→逐层安装水平杆、连墙件、剪刀撑
铺设脚手板→挂安全网→验收

5.2 搭设安全规定

必须按专项施工方案搭设，分段验收
搭设人员必须持建筑架子工证上岗
严禁：高空抛物、酒后作业、钢木混搭

5.3 拆除纪律

拆除前：清除架体上杂物，设置警戒区，专人监护
拆除顺序：自上而下，先搭后拆；连墙件必须随架体逐层拆除，严禁先将连墙件整层拆除后再拆架体
禁止：抛掷钢管、扣件，上下同时交叉作业

第六部分：检查验收与安全管理

6.1 验收节点

| 时间点 | 验收内容 |
|-------|------|
| 每搭设6~8m高度 | 结构形态、扣件力矩 |
| 搭设完毕 | 全数专项检查（节点、斜撑、垫板） |
| 遇6级以上大风后、大雪后、停工超过1个月恢复使用前 | 全面复检 |

6.2 安全检查重点（结合图片来源）（安全隐患示例）

连墙件缺失或凭直觉拉设（现象介绍如何防范对应纠正方法）
扣件质量一般以次充好现象避免使用质量不合格硬弯变形扭曲夹具活损坏的旧部件特别小因为锈剥表面禁用钢管施焊穿孔或损伤以钢管代替地方部位跳板未满铺、探头地针附近（危险要求超取紧固校正方法等做到一一识别处置纠正违反性质规文根据处理整改隐患治理事。

附录或口诀回顾

架业培训监管制度等即实训体系演示：爬架风险提示！
（可当页展开为全部11规条背诵或者心得小结安全工务实操安全档案签制随记统一回训回忆口诀和案例显示:
【杜绝底线终身免责关键职责动作:方案+材质、挑件基础校验防突发、实测执行压风险形成闭环下“确保按最新国家强制保生命本体安全管理大通过逻辑成果!”]}
